Перед началом работы необходимо следующее:

1. Если резервная копия создается через загрузочное меню, нужна чистая CF карта памяти. Файловая система карты должна быть FAT16. Раздел файловой системы должен быть отмечен как «основной раздел».
2. При создании копии через IPL меню необходима USB карта памяти с файловой системой FAT32. Система NTFS не поддерживается.
3. Если создается копия только параметров, то подойдет как USB карта, так и CF карта памяти.

ВНИМАНИЕ! ПЕРЕД ВОССТАНОВЛЕНИЕМ РЕЗЕРВНОЙ КОПИИ НА СТАНОК, УБЕДИТЕСЬ, ЧТО РАНЕЕ СНЯТАЯ КОПИЯ ПРИНАДЛЕЖИТ ИМЕННО ЭТОМУ СТАНКУ. ВОССТАНОВЛЕНИЕ ДАННЫМ СПОСОБОМ КОПИИ С ДРУГОГО СТАНКА ПРИВЕДЕТ К НЕОБРАТИМОМУ ПОВРЕЖДЕНИЮ ЧПУ!

Создание резервной копии через загрузочное меню

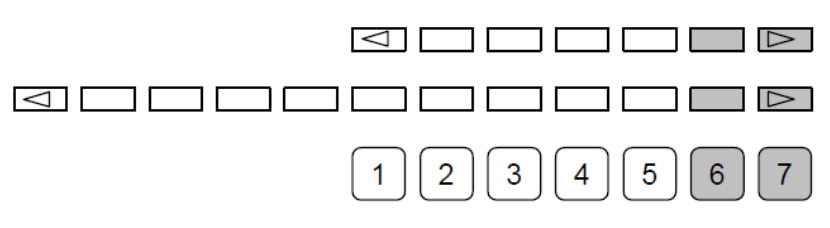

Для входа в загрузочное меню, включите питание, одновременно нажав две крайние правые дисплейные клавиши, либо цифровые клавиши 6 и 7.

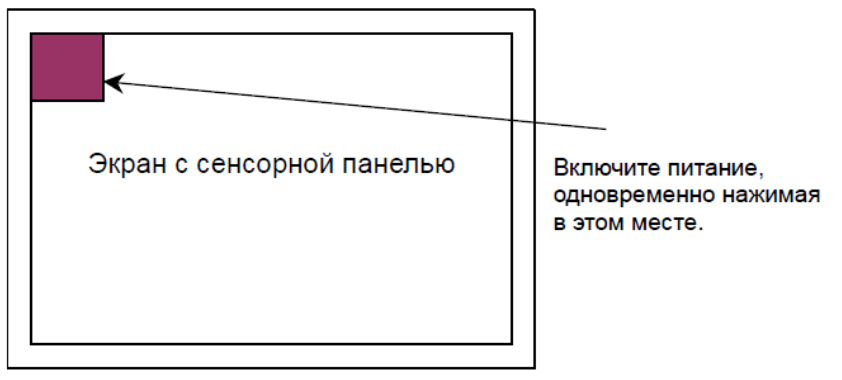

Если дисплейные клавиши или клавиши MDI отсутствуют (сенсорная панель)

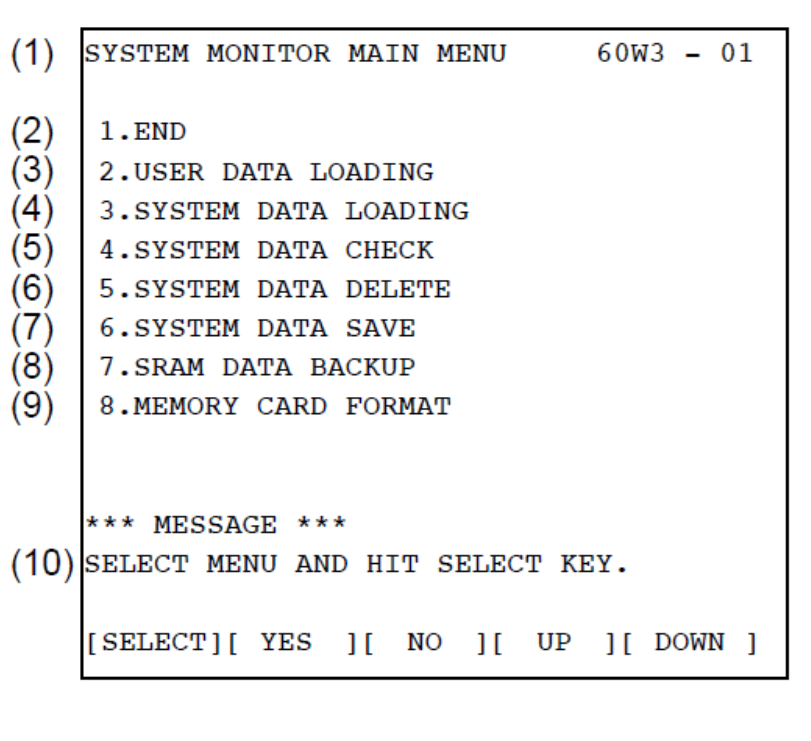

После загрузки на экране появится меню

Выбираем пункт 8

8) Функция резервного копирования и восстановления области SRAM

Появится следующий экран, в котором можно выполнить следующие основные действия:

1. SRAM BACKUP – создание резервной копии ЧПУ на карту памяти
2. SRAM RESTORE – восстановление программного обеспечения ЧПУ из резервной копии

Выберите 1.SRAM BACKUP. Для начала сохранения копии, подтвердите свой выбор, нажав дисплейную клавишу [YES]

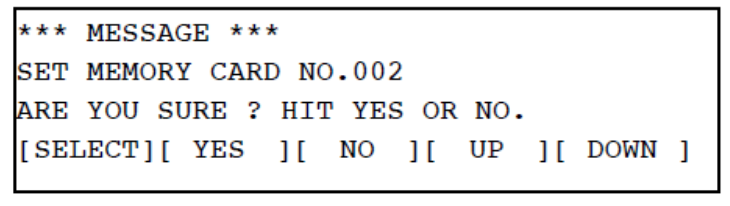

Если данные не могут быть полностью сохранены на одну Карту памяти, появится сообщение (см. картинку). Не выключая ЧПУ, вставьте следующую Карту памяти и нажмите [YES].

3) Таким образом, для сохранения данных SRAM может быть использовано максимум 999 Карт Памяти

Восстановление данных

1) Выберите 2.RESTORE SRAM. Для начала восстановления, подтвердите свой выбор, нажав дисплейную клавишу [YES]

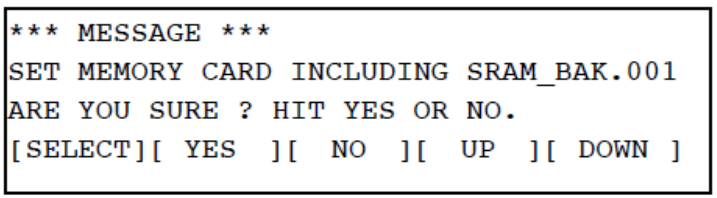

2) Появится сообщение (см. картинку ниже). Вставьте карту памяти, содержащую файл SRAMBACK.001 и нажмите [YES]

3) Если потребуется другая карта памяти, появится соответствующее сообщение. Вставьте следующую карту памяти и нажмите [YES].

4) По окончанию восстановления, появится сообщение “SRAM RESTORE COMPLETE. HIT SELECT KEY”. Нажмите [SELECT]

IPL Меню

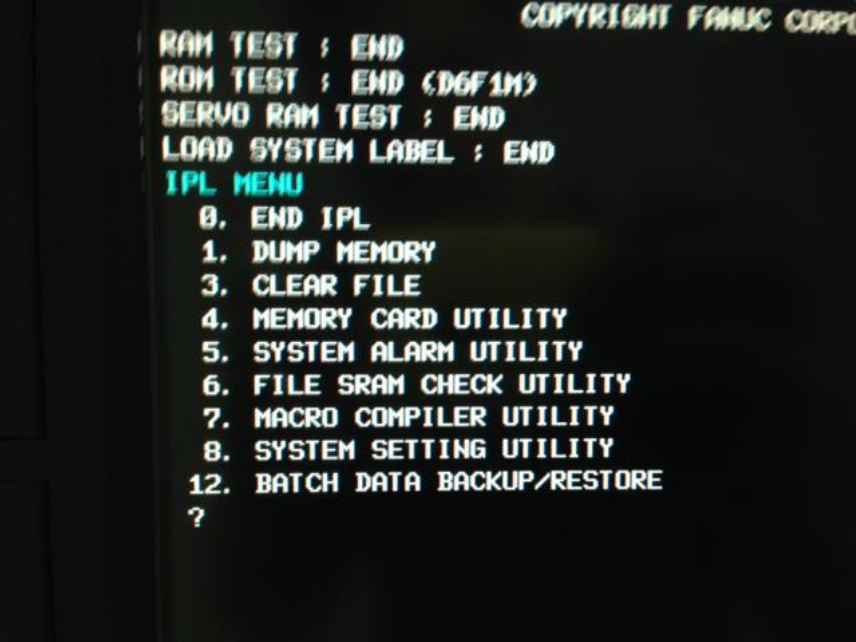

На современных стойках ЧПУ FANUC есть возможность снимать SRAM резервную копию через USB разъем. Эта возможно сделать через IPL меню. Для того чтобы зайти в IPL нужно зажать комбинацию кнопок «–» и «.» на MDI клавиатуре и включить питание ЧПУ. В меню номер 12. Batch Data Backup/Restore можно снять или восстановить резервную копию.

Перед созданием резервной копии в стойку установить USB флэшку.

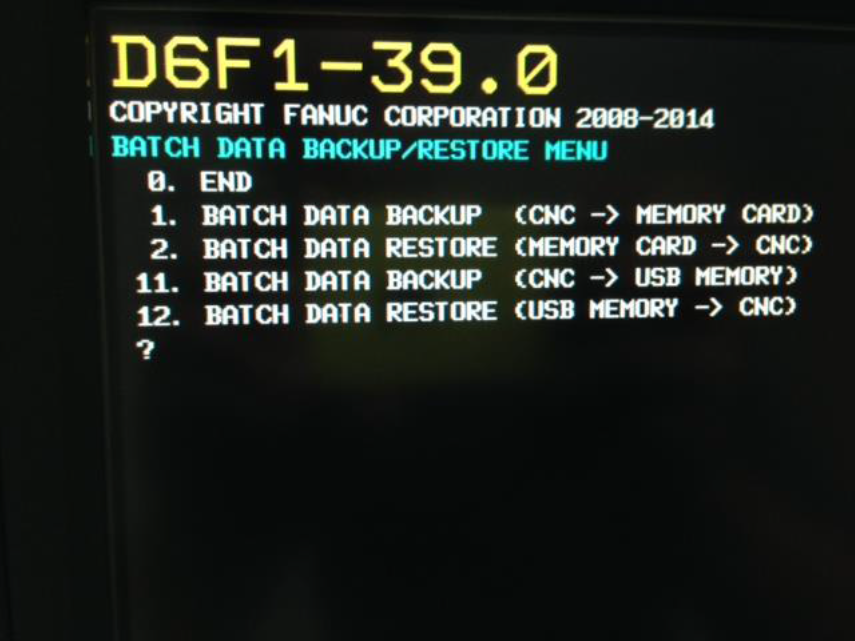

Выбираем один из пунктов:

— пункт 11. Создание полной резервной копии станка на USB карту.

— пункт 12. Восстановление копии с USB карты на станок.

После выбора начнется либо создание резервной копии на USB карту, либо восстановление копии с USB карты.

ВАЖНО: никаких подтверждений при восстановлении файлов ЧПУ не будет. Если резервная копия не принадлежит данному станку, то будет поврежден файл oprm.inf, что приведет к необратимому повреждению ЧПУ.

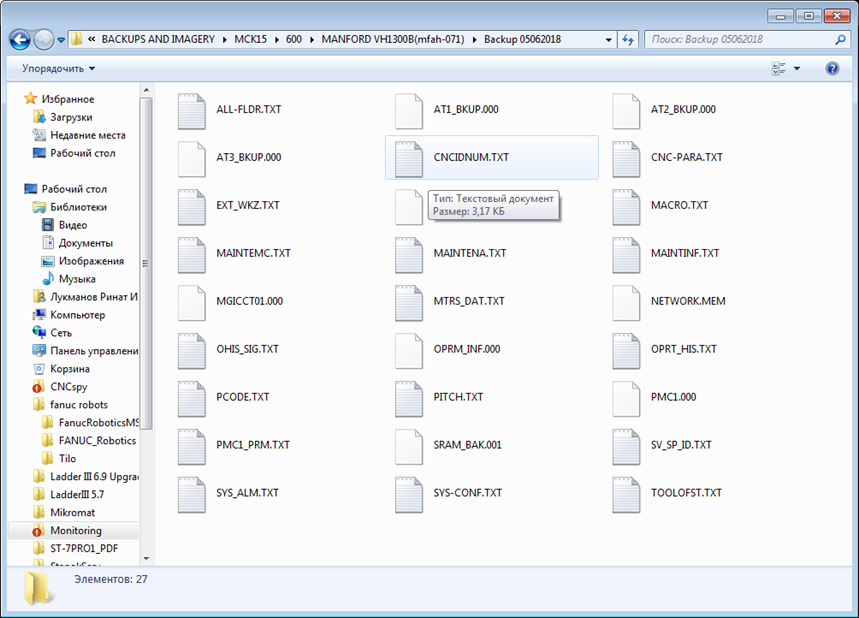

После завершения на карте памяти появится список файлов, которые необходимо убрать в надежное место
